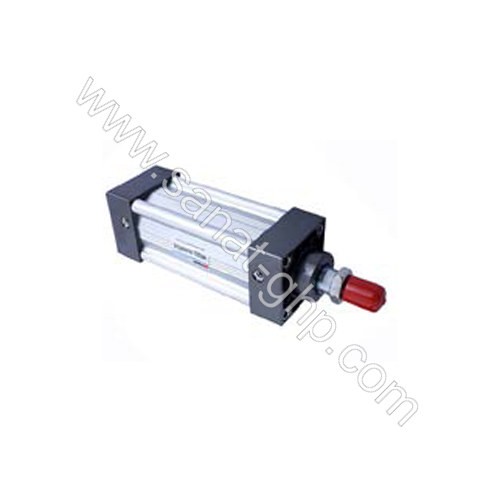

مشخصات سیلندر های پروفیلی پنوماتیک

در مورد سیلندر های پنوماتیک باید بگوییم که تشکیل دهنده اجزای یک دستگاه اتوماتیک می باشد که انرژی پنوماتیک را در کار انتقال می دهد.

L= F * S

(Labour=Force*Movement)

نیروی عملی یک سیلندر بطور مستقیم باید متناسب با منبع فشار و سطحی که کار می کند (سطح پیستون) باشد.

F=P*S

Force = Pression * Super-face

داخل کورس محدوده ای که فشار عمل می کند بسیله محدوده شفت پیستون ، کاهش می یابد

سیلندر های پنوماتیکی در اندازه و ابعاد های مختلف می باشند و به نسبت قطر و کورس تعیین می شود.

سیلندر های SANGO از قطر ۳۲ میلی متر الی قطر ۱۲۵ میلی متر و از کورس ۲۵ میلی متر الی ۱۰۰۰ میلی متر می باشند.

تمامی سیلندر ها دارای مگنت می باشند.

نیروی حقیقی سیلندر باید با در نظر گرفتن موارد زیر محاسبه شود:

• اصطکاک آبندها حین کار
• سیلندر باید قبل از آنکه بنواند عملا حرکت را آغاز کند به اصطکاک تولید شده توسط آببندها غلبه کند. وقتی یک پیستون برای چند لحظه حرک نکند، فشرده سازی بین لوله و آببندها ، روغن قبل از روانکاری را دور می کند. هنگامی که سیلندر بعدا کار کند ، با یک نقطه خشک مواجه خواهد شد که اصطکاک جداسازی افزایش خواهد یاقت. بنابراین نیروی واقعی ۱۰-۱۵ % پایینتر از نیروی عملی می شود.

سیلندرها دارای اندازه های مختلفی می باشد که با توجه به کورس و قطر سیلندر اندازه های آنها تغییر می کند. در شکل زیر می توانید اندازه های سیلندر ها را با توجه به نیاز خودتان مشخص نمایید.

شکل زیر نشان دهنده قدرت سیلندر می باشد شما می توانید با توجه به جدول زیر قدرت سیلندر را را نسبت به نیوتن مشخص نمایید.
